耦合罐系统特点及配置标准

发布时间:2018年04月19日浏览次数:453

    面积较大的别墅、跃层或平层等户型,选用采暖系统时,由于系统的特殊原因,往往会设计成耦合灌加二次泵系统。因采暖系统中耦合罐配置的标准问题,造成销售、设计、客户服务部施工过程中诸多困扰。为了有效、合理、统一的使用耦合罐,经技术核算,特制定以下耦合罐配置标准.


一、耦合罐定义

耦合罐俗称混水罐,也称之混水缸,还有叫水力分压器、去耦罐等。

简述 : 耦合罐常用于大面积的采暖系统中,功能是通过创造一个压损近乎为 0 的区域,让水泵实现各自的循环,互不干扰,热量的无损失传递。

详述: 当一个供暖系统中一次循环及二次多回路循环同时存在,一、二次循环分别有自身的循环水泵,在这种情况下,循环泵之间可能相互影响,造成流量及扬程的不正常。耦合罐内部能产生一个压力损失衰减的区域,它能使一次及二次循环相对独立运行:如果一次水流与二次水流在相互交汇的区域压差忽略不计,它们之间就不会互相影响。

自动排气阀


二、耦合罐组成部件图

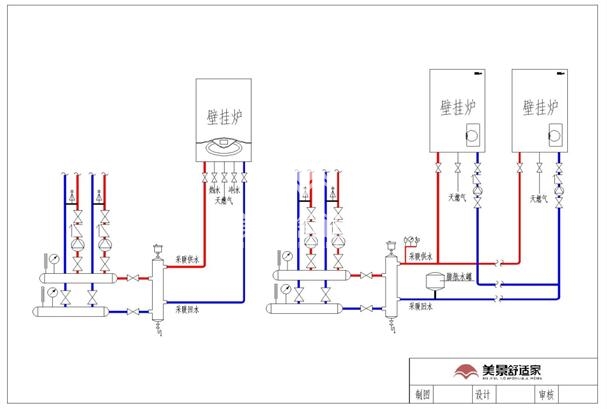

三、耦合灌系统图


四、耦合罐系统工况

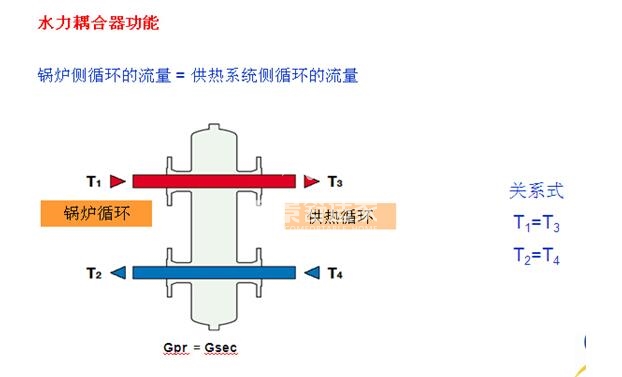

工况1

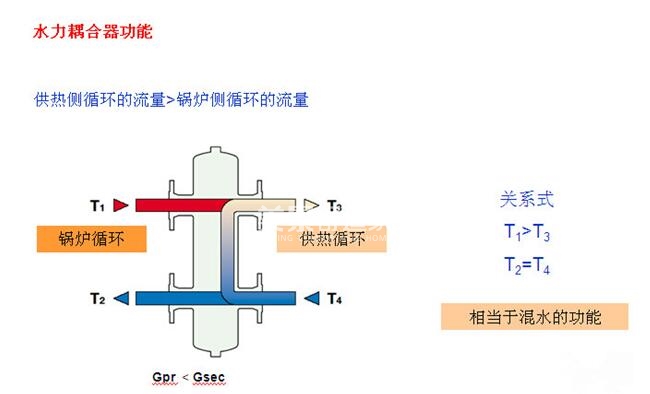

工况2


工况3


五、耦合罐系统特点

1.      将锅炉侧和供暖侧分开,彼此独立运行,互不干扰,保证了锅炉的恒定流量安全运行,保证了二次侧各个支路之间彼此无干扰。

2.      解决壁挂炉内水泵流量扬程过小不能满足大面积供暖时候的需求。

3.      解决了传统水泵串联引起的水流速过高,系统产生噪音啸叫、水泵偏离正常工作点现象。

4.      尤其是不锈钢主换的冷凝炉,主换内流道和水容积较少,必须保证最小的流量保护锅炉主换。

5.      大功率壁挂炉接小容积储水罐时,解决锅炉频繁启停问题。


六、耦合罐设计标准

系统类型

设计标准

地暖

150以上使用耦合罐,总负荷达25KW以上时,加分集水器(配合联动控制水泵)

混合系统

200以上使用耦合罐,总负荷达30KW以上时,加分集水器

暗管暖气片

250以上使用耦合罐,总负荷达35KW以上时,加分集水器

明管暖气片

200以上/最不利环路暖气片数量≥9组,或者最不利环路管路长度大于120米时使用耦合罐;总负荷达30KW以上时,加分集水器

备注:具体使用情况,按照建筑类型设计使用。
